Wie testet ZOJE ein Drehkreuz-Magnetventil in voller Höhe für eine Million Zyklen?

Bei einem Zutrittskontrollprodukt wird die Zuverlässigkeit häufig von Teilen bestimmt, die die meisten Benutzer nie sehen. Der Edelstahlrahmen bestimmt zwar das Erscheinungsbild, aber die innenliegenden Verriegelungskomponenten im Inneren bestimmen das ErscheinungsbildDrehkreuz in voller HöheStellen Sie Tag für Tag fest, ob sich der Eingang ordnungsgemäß öffnen und verriegeln lässt. Aus diesem Grund hat ZOJE einen Langzeit-Lebensdauertest der für eine neue Produktionscharge vorbereiteten Magnetventile durchgeführt. Der Test hat inzwischen mehr als 810.000 stabile Betriebszyklen absolviert, und unser nächstes Ziel sind eine Million Zyklen ohne Funktionsprobleme.

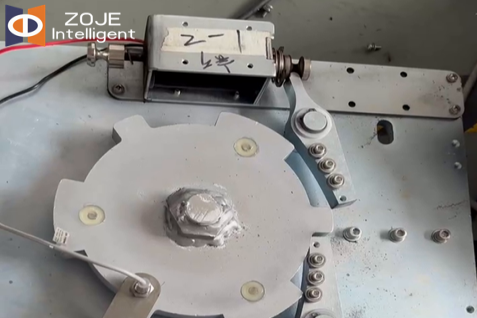

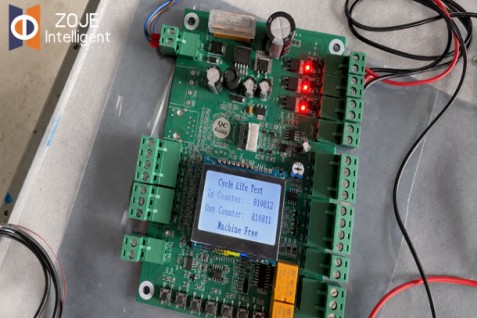

Bei dem Test handelt es sich nicht um eine nur für ein kurzes Werksvideo arrangierte Anzeige. Eine Steuerung sendet immer wieder Bedienbefehle an den Schließmechanismus, während der Zähler jede Aktion aufzeichnet. Die Testvorrichtung umfasst den mechanischen Indexierungsabschnitt, zwei Magnetventile, die Verkabelung und die Steuerplatine, die zum Antreiben und Überwachen des Zyklus verwendet wird. Jeder Befehl fordert den Mechanismus auf, die gleiche grundlegende Freigabe- und Rückstellaktion auszuführen, die während des normalen Eingangsvorgangs erforderlich ist. Indem wir diesen Vorgang kontinuierlich wiederholen, können wir beobachten, wie sich das Bauteil nach weit mehr Vorgängen verhält, als eine normale Kurzinspektion abdecken würde.

Bei einem Drehkreuz voller Höhe ist das Magnetventil Teil des Mechanismus, der steuert, ob sich der Rotor in eine autorisierte Richtung bewegen kann. Wenn ein gültiges Signal von einem Kartenleser, einem biometrischen Terminal, einem QR-Scanner, einem Ticketsystem oder einem anderen Zugangscontroller empfangen wird, wird der Mechanismus gemäß der programmierten Logik freigegeben. Nach Abschluss des Durchgangs kehrt der Rotor in den blockierten Zustand zurück. Diese Abfolge kann an einem Arbeitstag hunderte Male passieren, daher ist eine stabile Bewegung wichtiger als ein beeindruckendes Ergebnis aus ein paar Demonstrationen.

Zum jetzigen Zeitpunkt hat der Testzähler 810.000 Zyklen durchlaufenDrehkreuz in voller HöheDer Mechanismus funktioniert weiterhin normal. Die ZOJE-Techniker sorgen dafür, dass das Setup weiter auf das Ziel von einer Million Zyklen zuläuft. Dabei sind die wichtigen Fragen praktischer Natur: Reagiert der Magnet gleichmäßig? Lässt sich das mechanische Teil korrekt lösen und zurücksetzen? Gibt es ungewöhnliche Geräusche, Festsitzen, verzögerte Bewegung oder sichtbare Lockerung? Ein Lebensdauertest ist sinnvoll, da kleine Veränderungen möglicherweise erst nach mehrmaligem Betrieb auftreten.

Eine Million Zyklen ist ein klares technisches Ziel, aber Kunden möchten in der Regel verstehen, was diese Zahl an einem realen Standort bedeuten kann. Wenn ein Eingang 500 Mal am Tag betätigt wird, entsprechen eine Million Aktionen einer Nutzung von 2.000 Tagen. Das sind etwa fünfeinhalb Jahre täglicher Betrieb. Diese Berechnung liefert eine einfache zyklusbasierte Referenz für ein Drehkreuz voller Höhe, das in einer Fabrik, auf einer Baustelle, in einem Logistikzentrum, am Personaleingang oder an einem anderen kontrollierten Fußgängerzugangspunkt verwendet wird.

Die Berechnung ist nicht als unbedingte Lebensdauergarantie zu verstehen. Die tatsächliche Lebensdauer hängt auch von der Umgebung, der Installationsqualität, der Versorgungsspannung, dem Verkehrsverhalten, der Wartung, der Temperatur, dem Staub, der Feuchtigkeit und der Belastung des Mechanismus ab. Ein Standort mit 500 täglichen Durchgängen unter sauberen Innenbedingungen unterscheidet sich von einem belebten Außeneingang, der Regen, Schmutz und unregelmäßiger Nutzung ausgesetzt ist. ZOJE verwendet die Zykluszahl daher als einen technischen Beweis und nicht als Ersatz für die richtige Produktauswahl und -wartung.

Diese Unterscheidung ist auf dem Zugangskontrollmarkt wichtig. Käufer vergleichen oft Gehäusematerial, Spurabmessungen, Leseoptionen und Kaufpreis, aber das interne Schloss wird möglicherweise weniger beachtet. Sobald das Gerät jedoch installiert ist, kann eine langsame oder inkonsistente Veröffentlichung Auswirkungen auf jeden Benutzer haben. ADrehkreuz in voller Höhewird normalerweise für Standorte ausgewählt, die eine strenge physische Kontrolle erfordern, und eine unzuverlässige Verriegelungsaktion kann schnell zu Warteschlangen, manuellen Eingriffen oder unnötigen Wartungsarbeiten führen.

Mithilfe von Langzeittests können wir die Leistung über die normale Produktionskontrolle hinaus untersuchen. Während der Standardmontage wird jede Einheit auf Rahmenausrichtung, Rotorbewegung, Verriegelungsposition, Richtungssteuerung, Anzeigestatus und Verbindung mit dem ausgewählten Zugangsgerät überprüft. Diese Kontrollen bestätigen, dass das fertige Produkt vor dem Verpacken funktioniert. Der Magnettest beantwortet eine andere Frage: Kann ein Schlüsselteil nach Hunderttausenden Wiederholungen weiterhin die gleiche Aktion ausführen? ZOJE verwendet beide Arten der Inspektion, da die korrekte Montage und die Lebensdauer der Komponenten unterschiedliche Risiken berücksichtigen.

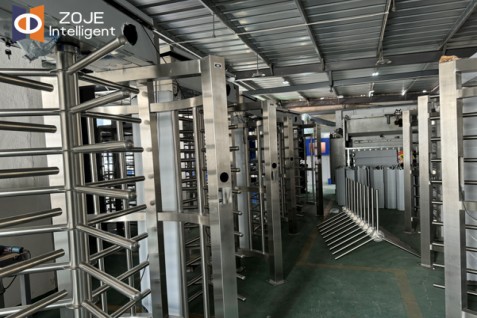

Der aktuelle Test unterstützt auch die Produktion der neuen Charge, die derzeit in unserem Werk montiert wird. Mehrere Edelstahleinheiten durchlaufen die mechanische Installation, Verkabelung, Einstellung und Inspektion. Vor einemDrehkreuz in voller HöheWenn das Gerät versandbereit ist, sollte sich der Rotor gleichmäßig drehen, die Verriegelung in der richtigen Position einrasten und die Laufrichtung mit den genehmigten Projekteinstellungen übereinstimmen. Durch den separaten Test der Magnetventile erhält unser Produktionsteam zusätzliche Informationen über die in diesem System verwendete Komponente.

Für Systemintegratoren erleichtert die vorhersehbare Sperrreaktion die Inbetriebnahme. Das Tor muss mit dem Zutrittscontroller als ein vollständiger Prozess zusammenarbeiten: Empfang des Autorisierungssignals, Freigabe der richtigen Richtung, Durchlassen einer Person und Rückkehr in einen sicheren Zustand. Timing-Probleme können schwierig zu diagnostizieren sein, wenn Hardware, Verkabelung, Lesegeräteinstellungen und Software gemeinsam vor Ort installiert werden. Ein stabiler Drehkreuzmechanismus in voller Höhe reduziert eine Quelle von Unsicherheiten während der Integration.

Der Test ist auch für Anwendungen mit langen Betriebsstunden relevant. Bei Bauprojekten kann es zu konzentrierten Schichtwechseln morgens und abends kommen. Produktionsanlagen können im Zwei- oder Dreischichtbetrieb betrieben werden. Logistikeinrichtungen können rund um die Uhr in Betrieb bleiben, während die Serviceeingänge von Stadien kurzzeitig sehr häufig genutzt werden können. In jedem Fall ist die tägliche Zykluszahl unterschiedlich. ZOJE empfiehlt den Projektpartnern, vor der Auswahl der Konfiguration den erwarteten Verkehr abzuschätzen, da die Nutzungshäufigkeit Auswirkungen auf die Wartungsplanung und die am besten geeignete Eingangsanordnung hat.

Eine routinemäßige Wartung bleibt auch dann erforderlich, wenn eine Komponente im Lebensdauertest gute Leistungen erbringt. Installateure sollten den Mechanismus sauber halten, Befestigungselemente und Verkabelung überprüfen, die Verriegelungswirkung beobachten und ungewöhnliche Geräusche oder Widerstände frühzeitig beheben. Der Rahmen muss außerdem eben bleiben, da eine schlechte Ausrichtung die beweglichen Teile zusätzlich belasten kann. Ein Drehkreuz in voller Höhe sollte als funktionierendes Zugangsgerät betrachtet werden und nicht als eine Struktur, die installiert und dann vergessen werden kann.

Für die Kunden ist die Hauptbotschaft klar. Ein Drehkreuz in voller Höhe muss mehr leisten, als nur stabil auszusehen, wenn es das Werk verlässt. Seine inneren Teile müssen sich bei wiederholtem täglichen Gebrauch immer wieder lösen, verriegeln und zurücksetzen. Das aktuelle Ergebnis von 810.000 Zyklen ist ein ermutigendes Stadium, aber die Arbeit ist noch nicht abgeschlossen. ZOJE wird dafür sorgen, dass die Ausrüstung eine Million Zyklen erreicht, und die Erkenntnisse nutzen, um praktische, zuverlässige Produkte für den Fußgängerzugang zu entwickeln.
