Geschwindigkeit, Geräuschlosigkeit und Lebensdauer: Worauf Sie bei einem Speed ​​Gate achten sollten

Der Eingang eines modernen Bürogebäudes ist ein anspruchsvoller Ort für jedes Gerät. Tausende Menschen passieren es jeden Tag, bei jedem Wetter und zu jeder Tages- und Nachtzeit. Wenn hier ein Tor versagt, entsteht nicht nur eine Warteschlange – es zwingt das Sicherheitspersonal dazu, manuell einzugreifen, und es lässt das Gebäude vor den Menschen, die es täglich nutzen, schlecht aussehen. Bei ZOJE bauen wir das AluminiumGeschwindigkeitstorfür genau diese Art von Umgebung, und wir entwerfen es nach einem einfachen Prinzip: Die beweglichen Teile sollten das Letzte sein, was sich abnutzt. Dieser Artikel erklärt, wie wir das erreicht haben.

Jedes Zugangstor verfügt über einen Motor, der die Türen antreibt, eine Kupplung, die den Antrieb ein- und ausschaltet, ein Untersetzungsgetriebe, das Geschwindigkeit und Drehmoment anpasst, und einen Encoder, der der Steuerung mitteilt, wo sich die Türen befinden. Bei einem herkömmlichen Design sind diese vier Komponenten separate Einheiten, die im Inneren des Schranks miteinander verschraubt sind. Jedes hat seine eigenen Lager, seine eigene Welle und seine eigenen Ausrichtungsanforderungen. Mit der Zeit verschiebt sich die Ausrichtung, die Lager nutzen sich ungleichmäßig ab und die gesamte Baugruppe beginnt zu klappern. Das Tor wird langsamer, lauter und fällt schließlich aus.

Dies ist das Problem, um das es bei den meisten Wartungseinsätzen bei Speedgates geht. Die Lösung ist normalerweise eine neue Kupplung oder ein neues Untersetzungsgetriebe, und der Austausch ist teuer, da der Techniker das halbe Gehäuse zerlegen muss, um dorthin zu gelangen. Wir haben uns dieses Design angesehen und sind zu dem Schluss gekommen, dass es das falsche Problem löst. Anstatt die einzelnen Komponenten langlebiger zu machen, haben wir die Schwächen beseitigt, die durch den separaten Zusammenbau entstehen.

DasGeschwindigkeitstorverwendet ein Uhrwerk der neuen Generation mit integriertem Design: Hauptwelle, Kupplung, Untersetzungsgetriebe, Motor und Encoder sind alle in einer einzigen Einheit integriert. Dies ist keine Verpackungsänderung. Es handelt sich um eine mechanische Änderung, die sich auf drei wichtige Arten auf das Verhalten des Tors auswirkt.

Erstens verbessert die Integration die Konzentrizität. Wenn sich fünf Komponenten ein Gehäuse teilen, bleiben sie konstruktionsbedingt ausgerichtet. Es gibt keine Drift im Laufe der Zeit, weil es nichts gibt, was driften könnte. Das Getriebe läuft vom ersten bis zum letzten Tag einwandfrei, was bedeutet, dass sich die Türen nach einem Jahr Gebrauch genauso präzise öffnen und schließen wie am ersten Tag.

Zweitens reduziert die Integration den Verschleiß. Da die Kupplung und das Untersetzungsgetriebe aus separaten Komponenten bestehen, sind sie bei jedem Stoppen und Starten des Tors wiederholten Stößen ausgesetzt. In unserer integrierten Einheit ist das Getriebe als ein System abgestimmt, sodass die Kräfte gleichmäßig verteilt werden, anstatt einzelne Komponenten zu belasten. Das Ergebnis ist das, was wir bei normalem Gebrauch als verschleißfreien Betrieb bezeichnen. Aus diesem Grund sind diese Geräte für Millionen von Zyklen ausgelegt.

Drittens vereinfacht die Integration die Wartung. Wenn es sich bei dem Uhrwerk um eine Einheit handelt, kann ein Techniker es testen, einstellen und austauschen, ohne irgendetwas anderes im Gehäuse zu berühren. Das Tor verfügt außerdem über eine integrierte Geräte- und Schaltkreistestfunktion, sodass ein Fehler innerhalb von Minuten über die Steuerplatine diagnostiziert werden kann und nicht durch Versuch und Irrtum.

Das Uhrwerk läuft mit der neuesten ARM-Steuerungstechnologie der zweiten Generation, wodurch das Tor reaktionsfähig, einfach zu erweitern und kostengünstig herzustellen ist. Das Steuerungssystem passt die Türgeschwindigkeit stufenlos an, sodass das Tor so eingestellt werden kann, dass es sich zur Hauptverkehrszeit schnell öffnet und sanft schließt, um Menschen nicht zu erschrecken.

A Geschwindigkeitstorwird durch seine Geschwindigkeit definiert, und die Zahlen hier sind einfach. Der ZOJE-BST600 entsperrt sich in 0,2 Sekunden und bewältigt 35 bis 40 Personen pro Minute und Kanal. Das ist schnell genug, um zu Stoßzeiten in einer belebten Lobby eine Schlange in Bewegung zu halten, und das ohne das laute Klappern, das ältere Tore erzeugen. Das integrierte Getriebe und die Servosteuerung sorgen gemeinsam dafür, dass die Türen sanft beschleunigen und abbremsen, und das Gerät läuft geräuscharm und verbraucht wenig Strom.

Wir haben den Unterschied zu früheren Designs im Testlabor von ZOJE gemessen. Der alte Mechanismus verbrauchte seine Energie in mechanischen Stößen, die man in der gesamten Lobby hören konnte. Der Neue verschwendet seine Energie darauf, die Türen zu bewegen, und was übrig bleibt, ist ein leises Summen, das in den Hintergrund tritt. Für eine Bankfiliale oder eine Firmenzentrale, wo der Eingang Teil des Kundenerlebnisses ist, ist dieser Unterschied viel wert.

Der Schrank ist 1400 Millimeter lang, 146 bis 203 Millimeter breit und 1000 Millimeter hoch und besteht standardmäßig aus gebürstetem Edelstahl 304, wobei für Küstenumgebungen Edelstahl 316 erhältlich ist. Die Türflügel bestehen standardmäßig aus Acryl, für einen hochwertigeren Look ist auch gehärtetes Glas erhältlich. Das Gerät arbeitet in einem weiten Temperaturbereich und bewältigt eine relative Luftfeuchtigkeit von bis zu 95 Prozent ohne Kondensation, sodass es sowohl im Innen- als auch im Außenbereich funktioniert.

Die Standardkanalbreite beträgt 600 Millimeter, was für die meisten Büro- und Bankanwendungen geeignet ist. Für Projekte, die die Unterbringung von Rollstühlen, Gepäck oder Trolleys erfordern, bieten wir optional einen 900 Millimeter breiten Kanal an, wobei die Durchgangsbreite weiter individuell angepasst werden kann. Auch die Höhe der Flügeltüren lässt sich an die Gestaltung des Gebäudes anpassen.

Diese Flexibilität ist wichtiger, als den meisten Käufern bewusst ist. AGeschwindigkeitstorist oft das Erste, was Besucher sehen, wenn sie ein Gebäude betreten, und es muss zum Raum und zum Aussehen der Lobby passen. Durch die Möglichkeit, die Kanalbreite, die Türhöhe und die Oberfläche anzupassen, kann das Tor an das Projekt angepasst werden, anstatt dass das Projekt an das Tor angepasst werden muss.

Ein Tor, das sich schnell öffnet, muss auch sicher stoppen, und hier greifen viele schnelle Tore zu kurz. Unser Gerät verfügt über hochempfindliche optische Sensoren, die erkennen, wenn sich eine Person im Kanal befindet. Steht beim Schließen der Türen jemand im Weg, lösen die Sensoren einen sofortigen Stopp und eine Reversierung aus. Eine mechanische Einklemmschutzfunktion bietet eine zweite Schutzschicht, sodass die Türen selbst dann keine Quetschkraft ausüben, wenn die Sensoren durch ein großes Objekt blockiert werden.

Im Notfall schaltet das Tor in den Fail-Safe-Modus: Die Türen öffnen sich automatisch und der Kanal wird zum freien Durchgang für die Evakuierung. Dies ist in den meisten Bauvorschriften vorgeschrieben und eines der ersten Dinge, die ein Sicherheitsinspektor überprüft. Das Tor verfügt außerdem über eine automatische Rückstellung nach jedem Durchgang und zeigt eine Verkehrsanzeige mit roten und grünen Pfeilen an, sodass die Leute sehen können, ob der Kanal offen oder geschlossen ist.

Diesem Tor ist es egal, welches Zugangskontrollsystem das Gebäude bereits nutzt. Über eine standardmäßige Trockenkontakt- und Relaiseingangsschnittstelle lässt es sich mit IC-Karten, ID-Karten, RFID-Lesegeräten, QR-Code-Scannern, Fingerabdruckscannern, Gesichtserkennungsterminals, Iriserkennungsgeräten und ESD-Testsystemen verbinden. Die Kommunikation erfolgt über RS485 oder TCP/IP, sodass das Tor jedes Ein- und Austrittsereignis in Echtzeit an eine zentrale Verwaltungsplattform meldet.

Für eine Bank ist diese Integration von entscheidender Bedeutung, da Banksicherheitssysteme in der Regel bereits installiert sind und deren Änderung teuer ist. Unser Speed-Gate fügt sich in die bestehende Infrastruktur ein und arbeitet mit den bereits an der Wand angebrachten Lesegeräten zusammen. Bei einem neuen Bürogebäude bedeutet die gleiche Flexibilität, dass der Entwickler die von ihm bevorzugte Zutrittskontrollmarke wählen kann, ohne sich Gedanken über die Kompatibilität machen zu müssen.

Der modulare Aufbau der Einheit ermöglicht zudem eine einfache Erweiterung. Wenn ein Gebäude später einen neuen Eingang hinzufügt, kann dasselbe Tormodell installiert und ohne kundenspezifische Konstruktion mit derselben Verwaltungsplattform verbunden werden.

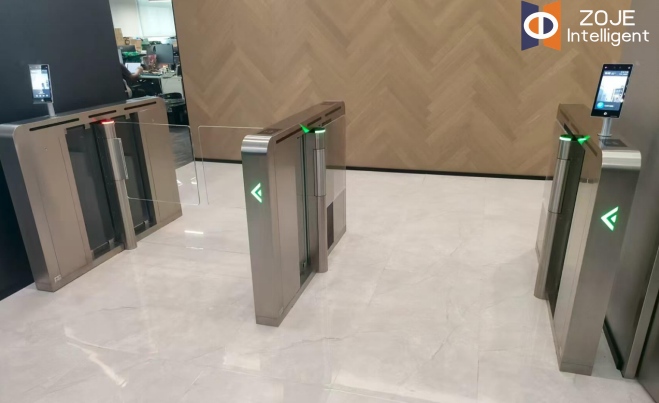

Das Aluminium-Schnelltor ist für Orte konzipiert, an denen das Aussehen ebenso wichtig ist wie der Durchsatz. Bürogebäude nutzen es, um den Mitarbeiterzugang tagsüber und den Besucherzugang außerhalb der Geschäftszeiten zu verwalten, wobei an der Oberseite Gesichtserkennungsterminals angebracht sind. Banken nutzen es, um den Zugang zur Filiale und zum Backoffice zu kontrollieren, wo strenge Sicherheitsanforderungen gelten, der Eingang aber dennoch einladend für die Kunden sein muss.

ZOJE hat diese Einheiten auch in Regierungsgebäuden, Rechenzentren, Hotels und Unternehmenszentralen installiert. Der rote Faden besteht darin, dass diese Standorte ein Tor benötigen, das die Menschen schnell bewegt, dabei gut aussieht und keine ständige Wartung erfordert. Das ist es, was dieGeschwindigkeitstorliefert.

Bei ZOJE durchläuft jedes Speed-Gate, das unser Werk verlässt, einen Dauerlauftest, bevor es verpackt wird. Wir fahren hunderte Male durch die Türen, überprüfen die Sensorkalibrierung, verifizieren die Fail-Safe-Funktion und bestätigen die Kommunikationsschnittstelle. Für das Produkt gilt standardmäßig eine zweijährige Garantie. Für Geräte, deren Garantie bereits Jahre abgelaufen ist, haben wir Ersatzteile auf Lager.

Wir fertigen auch umfassend an. Die Kanalbreite, die Türhöhe, die Schrankoberfläche und das Branding können alle für ein bestimmtes Projekt angepasst werden, und das Tor kann mit bereits montierten und verkabelten Zutrittskontrolllesern geliefert werden. Dies ist einer der Gründe, warum unsere Vertriebspartner immer wieder zurückkommen – sie wissen, dass wir einen Weg finden, diese zu erfüllen, wenn ein Projekt ungewöhnliche Anforderungen hat.

Wenn Sie einen Büro-, Bank- oder institutionellen Eingang planen und ein Tor wünschen, das auch in zehn Jahren noch funktioniert, ist das ZOJE-BST600 eine Prüfung wert. Das Vertriebsteam von ZOJE kann Ihnen bei der Konfiguration der richtigen Einheit für Ihren Standort helfen und wir können Muster für eine Testinstallation bereitstellen, bevor Sie eine vollständige Bestellung aufgeben.
